CÔNG DỤNG CỦA SMART METER CHINT DTSU-666
Theo dõi chỉ số điện tiêu thụ từ xa thông qua Internet
- Mọi chỉ số điện có thể theo dõi từ xa: điện áp, dòng điện, tải tiêu thụ, chỉ số cosphi, tần số…
- Kết hợp với bộ truyền thông để đẩy dữ liệu điện lưới lên internet
Bộ theo dõi điện năng từ xa thông qua Smart Meter Chint 3 Pha và Datalogger từ Solarman
Kết hợp với biến tần năng lượng mặt trời
- Hỗ trợ chức năng hòa lưới bám tải ngăn chặn đẩy điện thừa lên lưới, ưu tiên sử dụng tải trong nhà (phù hợp những nơi chưa có giá FIT)
- Một số biến tần hòa lưới sẽ có chức năng hòa lưới bám tải nhưng để bật được chế độ đó cần có smart meter hỗ trợ đo dòng điện phát ra lưới

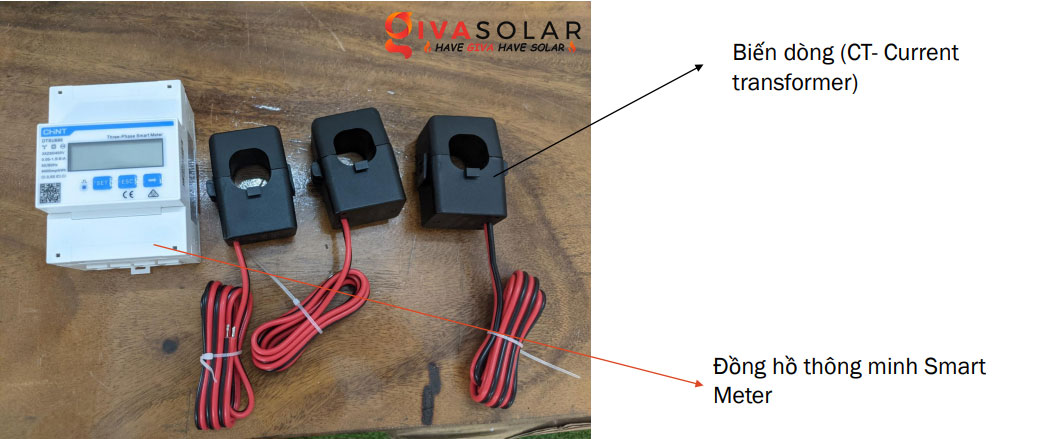

THÀNH PHẦN CỦA SMART METER CHINT DTSU-666

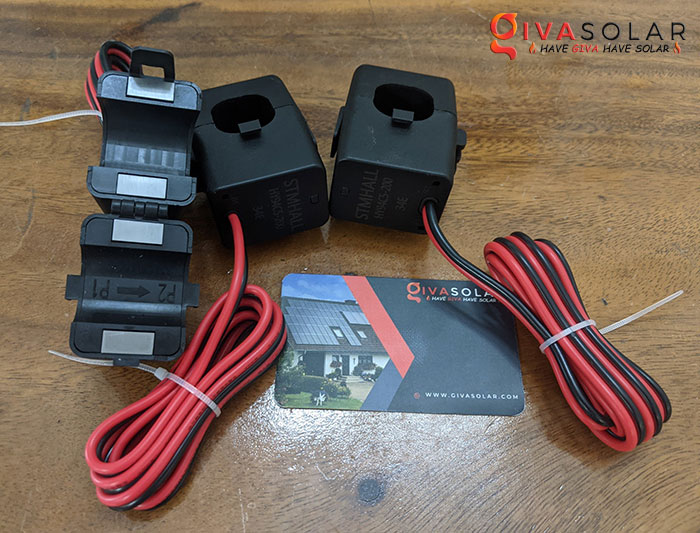

Biến Dòng:
Hay còn gọi là “CT-Current Tranformer” công dụng dùng để đo đếm dòng điện trên lưới điện, phát hiện hướng di chuyển của dòng điện và truyển thông tin về Smart Meter thông qua tín hiệu analog
Thông số biến dòng:
- Tỷ số biến dòng: 200/5A
- Điện trở 100 Ohm
- Xung tín hiệu: Analog
Đồng hồ thông minh Smart Meter Chint DTSU-666
- Đọc tín hiệu từ biến dòng (CT) đưa ra thông số về dòng điện, công suất từng phase trong hệ thống
- Lấy tín hiệu điện áp từ điện lưới của hệ thống đang sử dụng
- Sau khi thu thập đầy đủ thông tin về các chỉ số điện lưới công suất tiêu thụ Smart Meter có thể truyền tín hiệu sang các hệ thống bổ trợ khác như Biến tần năng lượng mặt trời, PLC, truyền thông dữ liệu điện lưới,… thông qua cổng dữ liệu RS485 được tích hợp trên Meter
- Với thiết kế nhỏ gọn có thể gắn tích hợp vào Rail hoặc tủ điện gia đình, hệ thống công nghiệp
Hiện tại với Smart Meter DTSU-666 3 Pha với CT rời đi kèm đang hỗ trợ cho dòng biến tần Sofar Solar tất cả các Model
HỖ TRỢ CHỨC NĂNG HÒA LƯỚI BÁM TẢI TRÊN BIẾN TẦN
Thông qua giao tiếp RS485 Smart Meter Chint có thể hỗ trợ rất nhiều biến tần năng lượng mặt trời từ các hãng khác nhau:
Sofar Solar, Chint, Huawei, SolaX, Deye, với từng model khác nhau
Smart Meter Chint DTSU-666 hỗ trợ cho các biến tần 3 pha
Smart Meter Chint DDSU-666 hỗ trợ cho các biến tần 1 pha
Hầu hết các biến tần hiện này đều có chức năng hòa lưới bám tải (zero export)
Nguyên lý hoạt động và cách thức hoạt động:
– Để sử dụng meter một cách hiệu quả nhất Smart Meter phải được đấu nối ở đường điện tổng của hệ thống
- CT phải đặt ở đường dây Line (L- dây “nóng”) chính của hệ thống, tức là không nằm trên đường dây phân nhánh phụ tải hoặc biến tần và hướng từ tải ra lưới hoặc từ lưới ra tải tùy vào từng biến tần. Việc đặt CT như vậy để có phép đo đúng nhất cho việc hoạt động của hệ thống hòa lưới bám tải.
- Như đã nói CT có công dụng đo dòng điện từ điện lưới vào và dòng điện từ biến tần phát ra điện lưới và truyền đến Smart Meter xử lý thông tin
– Sau khi nhận được tín hiệu từ Smart Meter sẽ truyền đến biến tần thông quá cổng RS485 để điều tiết năng lượng phát ra từ biến tần phụ hợp với phụ tải đang sử dụng, không phát điện dư thừa lên lưới điện.
Hiện tại với Smart Meter DTSU-666 3 Pha với CT rời đi kèm đang hỗ trợ cho dòng biến tần Sofar Solar tất cả các Model
Xem chi tiết các hãng kèm model phía dưới đây:
Các hãng Inverter | Model |
SOFAR SOLAR | 3.3-12KTL-X, 3.3-50KTLX G3, 10000TL-30000TL, 10000-33000TL-G2, 30000-7000TL-HV, 75KTL-136KTL; HYD 5000-25000 3PH |
GROWATT | 10000-25000TL3-S (latest firmware); 3000-11000TL3 -S (latest firmware); 17000-25000TL3-S (latest firmware); MAX50-80KTL3-LV |
HUAWEI | Smart Logger 3000A, Smart Logger 1000A |
HITACHI | HIVERTER SI 4.4 kW / 5.5 kW / 6.6 kW / 8.8 kW / 11 kW / 12 kW / 20 kW / 25 kW / 30 kW / 33 kW / 50 kW / 60 kW / 70 kW |
DASS TECH | DSP-3315i-ODS; DSP-3320i-ODS; DSP-3325i-ODS; DSP-3333i-ODS; DSP-3350i-ODS; DSP-3360i-ODS |
SAJ | R5-3K-4K-5K-6K-8K-9K-10K-12K-T2; R5-13K-15K-17K-20K-T2 |
